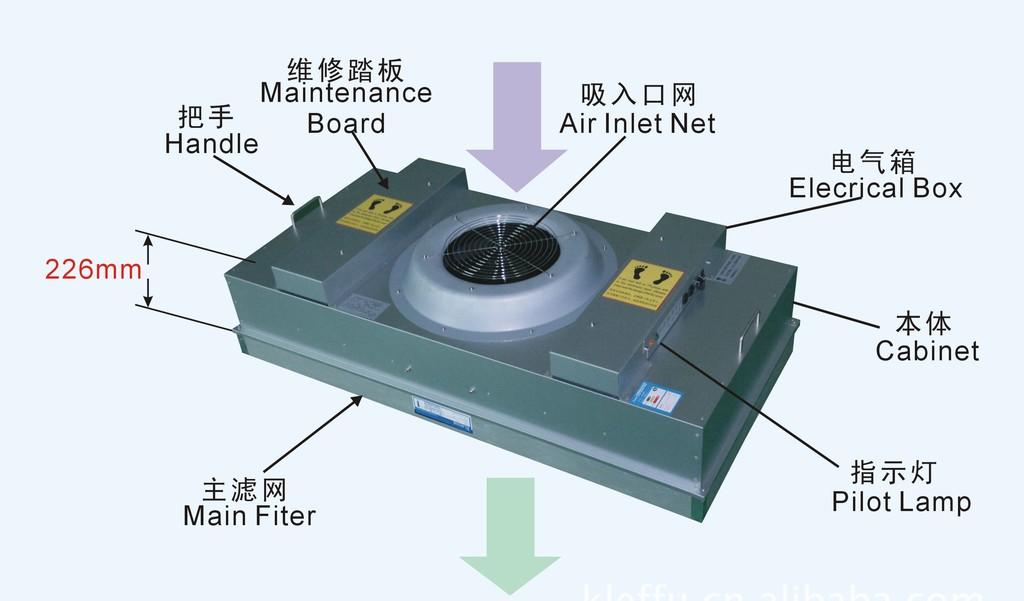

FFU净化单元的主要参数
FFU净化单元的主要参数
所属栏目:

家庭净化FFU&PM检测仪

FFU的主要参数:
    尺寸(mm),面风速(m/s),机外余压(Pa),噪音(dBA),功耗(W),振动(mm/s),寿命(hours)等。 FFU的选型要点:
    ◆尺寸-目前,国内、外常用的模数有1200X600mm(4英尺X2英尺)、1200X900mm(4英尺X 3英尺)、1200X 1200mm(4英尺X4英尺)、其厚度多在300-400mm。
    ◆材质-根据使用环境及成本选择,目前常用镀铝锌材质,能满足洁净室的环境需求(防腐蚀)且成本低;
    ◆风量或风速-根据换气量及尺寸换算出面风速,一般范围在0.3~0.45m/s;
    ◆静压-根据过滤器规格及风道的结构阻力。FFU的机外余压都是足以克服循环通道上的阻力。当高效过滤器为初阻力,且保证FFU送风断面风速为0.35m/s时,不同FFU的机外余压均在100Pa左右,有的高达130Pa。
    ◆滤网-应不同制程需求,常用到H13,H14,U15和U16甚至U17的高效过滤器(欧规),有时应生产工艺的需求会要求采用低硼的材料,以进口品居多。
    ◆马达-AC(交流电)和DC(直流电)两种。一般来讲Class 1000~100,000的洁净室常用AC FFU,而洁净度较高区域则用DC FFU。就是因为高等级洁净室对于温湿度要求更为严格,采有DC FFU就能应用软件控制,精确度较高。对于FFU的控制系统在下面另阐述。
    ◆振动-一般是符合德规G2.5标准,因为微振动的控制对于生产工艺非常重要。
    ◆噪音-一般设定为54dB(A)@1.5m,即距高效过滤器下表面1.5m处噪音值小于54dB(A)。 FFU的声压级噪声大多在57dB(A)~59dB(A)之间。比较好的品牌其噪声在54dB(A)。
    ◆绝缘等级-一般为Class E,B或F。
    ◆FFU轴承寿命-一般为L10≧40,000hours,即10%的轴承损坏的最大使用时间不小于40,000hours。
    ◆能效比-耗电量与风量的比值,级效比值越低越节能。六、目前常见问题及分析
    ◆FFU的噪音,FFU在洁净室内的噪音往往超出设计师的预测。要洁净室的噪音达到要求必须选择高效过滤器噪音达到要求的FFU,但是很多供应商所给的噪音参数是在无响室内测得,或是在较低的风量与总静压下测得,且测试数量为一台。在多台FFU同时运行后测得噪音常会大于设计预估值。衡量噪音的两个技术指标为声压级与声功率。声压级单位为dB,与声源、环境、测量距离有关。声功率单位为W,仅与声源有关。在相同总静压下,风量越高,噪音越大; 在相同风量下,总静压越高,噪音越高。其实我们在设计时可以通过声功率计算出在某种环境下的声压。计算公式:吸声量SPL=PWL+10Lg(N)+10Lg(4/R),SPL-混响区域声压级(dB),PWL-单台FFU产生的声功率级(dB),N-洁净室FFU的总数,R-各种材料的吸声系数与面积乘积的总和。
    实例计算:比较6m(L) 6m(W) 3m(H)的洁净室在不同的FFU满布率和不同的盲板材料情况下的噪音情况,单台FFU的PWL=60dB(吸声系数:盲板=0.1;高效过滤器=1;墙=0.1;NRC0.85盲板=0.85,普通盲板=0.1)。高效过滤器结果比较表1 结论:利用吸声系数较大的材料对噪音降低有比较好的效果,但在100%的FFU满布区域噪音则很难下降。
    ◆存在谐波问题:谐波会引起系统电流值升高;会使控制系统出现故障,通讯系统受到干扰,使无尘室无法控制;会使电缆、感应马达、变压器温度升高,减少使用寿命。对于AC电机谐波值一般要求小于12%,DC电机的谐波值较小,一般常在FFU配电盘考虑增加诣波高效过滤器的方式减少谐波的危害。
    ◆FFU电机选择问题:采用三相交流电源电机容易发生缺相,烧毁电机的情况。采用单相交流电源电机又会存在体积大,负载不平衡现象。采用直流电机存在造价高,运行维护成本高的情况。
    ◆FFU到现场安装时发现放不下去,问题在于T-Bar本身厚度或高度。所以采购FFU的尺寸并不能做为现场施工的尺寸,应在施工前通知制造商提供样品确认能否安装再下单生产。否则如此多数量的FFU重新加工那是不现实的,相应费用是个庞大的数字。
    ◆维修不方便:维修更换高效过滤器时无足够操作空间,可能是FFU上方大管径管路离FFU很近,这种情况在施工时需注意套图避让。一般不建议过滤器由无尘室内更换,比如对于FFU满布率100%区域,天板下方均为价格昂贵之生产机台,根本不可能由室内更换因为没有空间可以让人员架梯操作。七、FFU控制方式现状目前FFU电机根据电源种类可分为交流电机和直流电机。
    交流电机又有单相和三相之分,供电电压大致有110V、220V、270V、380V、480五种。交流电动机同直流电动机相比较,具有结构简单、体积小、制造方便、运行可靠、价格低廉、使用寿命长等一系列的优点,缺点是调速性能不好。其控制方式主要分为多档开关控制,调压控制,变频控制等。直流电机存在结构复杂,制造及运行维护成本及使用寿命短等缺点,优点是容易控制,调速性能好。下面对常用的一些控制方式做一简单分析与比较FFU净化单元
